換擋用缸性能規(guī)格

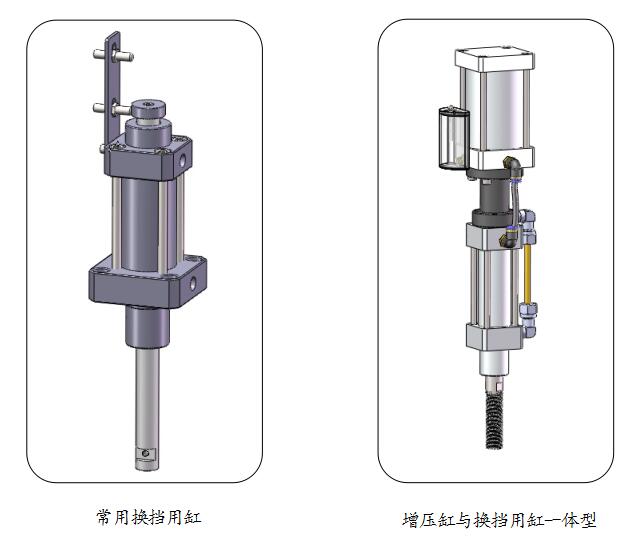

換擋用缸用于控制齒輪傳動機構的自動變速換擋。其分為換擋氣缸和換擋油缸2種形式；換擋氣缸用于滑移齒輪較輕之傳動機構，換擋油缸用于滑移齒輪較重之傳動機構。在缸體上安裝有換擋到位檢測開關，避免齒輪換擋不到位而產生打齒現象。另外換擋油缸還可以與增壓缸一體化，由氣壓來控制。
1、采用高品質的德國進口密封圈。
2、磨損面均經過硬化處理。
3、體積小、重量輕、外形美觀。
4、結構緊湊、安裝使用方便。
5、性能穩(wěn)定、使用壽命長。
*可以根據客戶對換擋氣缸的出力、行程和安裝尺寸要求定制。

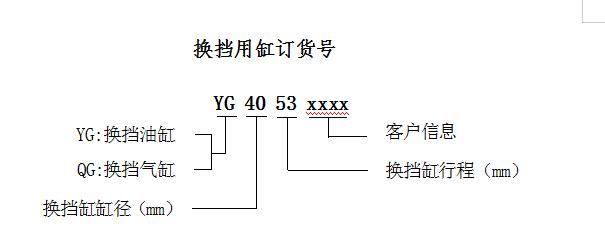

換擋用缸訂貨舉例
如：YG4043WMS表示
換擋油缸
換擋油缸缸徑：φ40mm
換擋油缸行程：:43mm
換擋油缸客戶信息：WMS
現有換擋油缸技術參數
項目 | 單位 | 技術參數 | 備注 | ||||
YG4035 | YG4043 | YG4055 | YG4065 | YG4075 | |||
缸 徑 | mm | Ф40 | Ф40 | Ф40 | Ф40 | Ф40 | |
行 程 | mm | 35 | 43 | 55 | 65 | 75 | |
輸出力 | Kg | 300 | 370 | 油壓為4Mpa時 | |||
現有換擋氣缸技術參數
單位 | 技術參數 | 備注 | ||||
QG5053 | QG5057 | QG6348 | QG6353 | |||
缸 徑 | mm | Ф50 | Ф50 | Ф63 | Ф63 | |
行 程 | mm | 53 | 57 | 48 | 53 | |
輸出力 | Kg | 98 | 98 | 168 | 168 | 氣壓為0.6Mpa時 |
